Investigation
Le log de forage et le dépouillement des essais, en ligne.
Essais pressiométriques, pénétrométriques, carottages et imagerie de paroi : myEnneade dépouille les essais depuis les fichiers des logiciels métier et restitue chaque sondage en colonne, avec sa lithologie, ses photos de carottes et ses paramètres. Une alternative web aux logiciels de logs traditionnels.
01 · Logs en colonne
Chaque sondage, restitué avec tout ce qu'on sait de lui.
Un log de forage est la colonne qui décrit un sondage de haut en bas : lithologie rencontrée, niveaux d'eau, échantillons, et en regard les résultats des essais réalisés à chaque profondeur. Il réunit ce que le foreur, le géologue et le laboratoire ont produit séparément.
La colonne lithologique est le pivot : les essais, les photos de carottes et les images de paroi y sont attachés à leur cote, à l'échelle que vous choisissez.
- Logs lithologiques en colonne, échelle paramétrable
- Dépouillement pressiométrique : pression limite Pl, pression de fluage Pf, module Em calculés automatiquement depuis les essais bruts
- Essais de pénétration : pénétromètres statiques et dynamiques
- Carottes et photos de forage attachées à leur cote et à leur lithologie
- Imagerie de paroi optique et acoustique, orientée, compatible .tfd (imageurs OBI40, ABI40)
- Sondages historiques du site et sondages BSS voisins dans la même base
02 · Formats importés
Vos fichiers métier, tels quels.
Ce que deviennent les fichiers pressiométriques une fois lus : la méthode de dépouillement.
Pas de ressaisie : les fichiers produits par les logiciels de terrain et de dépouillement s'importent directement, et les sondages en sortent tracés. Ces logs et ces essais sont la matière première d'un rapport d'étude de sol : ce que contient un rapport G2 AVP est détaillé par G2AVP.com.
| Essai ou source | Formats |
|---|---|
| Pressiomètre | .lim .bor — PRESSIOLIM |
| Logs de forage, carottes | saisie en ligne, photos de caisses (JPEG, PNG, HEIC), PDF de coupes |
| Imagerie de paroi | .tfd — imageurs OBI40 et ABI40, chaînes ALT / Mount Sopris ; fractures exportées en tableur |
| Pénétromètre | statique et dynamique |
| Sondages publics | BSS du BRGM, coupes scannées InfoTerre |
03
Questions fréquentes
myEnneade est-il une alternative à WellCAD ou gINT ?
Pour les usages géotechniques courants, oui. Sur les logs de forage et la lithologie, myEnneade offre une alternative web aux outils du type WellCAD, gINT, Strater ou LogPlot : tracé en colonne, pressiométrie Pl/Pf/Em, photos de carottes, imagerie de paroi compatible .tfd et imports PRESSIOLIM.
L'objectif n'est pas de remplacer ces outils sur la totalité de leurs fonctions avancées, mais d'offrir une alternative collaborative, accessible dans le navigateur, sans licence Windows, avec partage instantané entre équipes.
Les paramètres pressiométriques sont-ils calculés automatiquement ?
Oui. À partir des essais bruts (fichiers .lim et .bor de PRESSIOLIM, ou saisie), myEnneade calcule la pression limite, la pression de fluage et le module pressiométrique de chaque essai et les restitue dans la colonne du sondage. L'interprétation métier, le choix des essais représentatifs et le dimensionnement restent à la main de l'ingénieur.

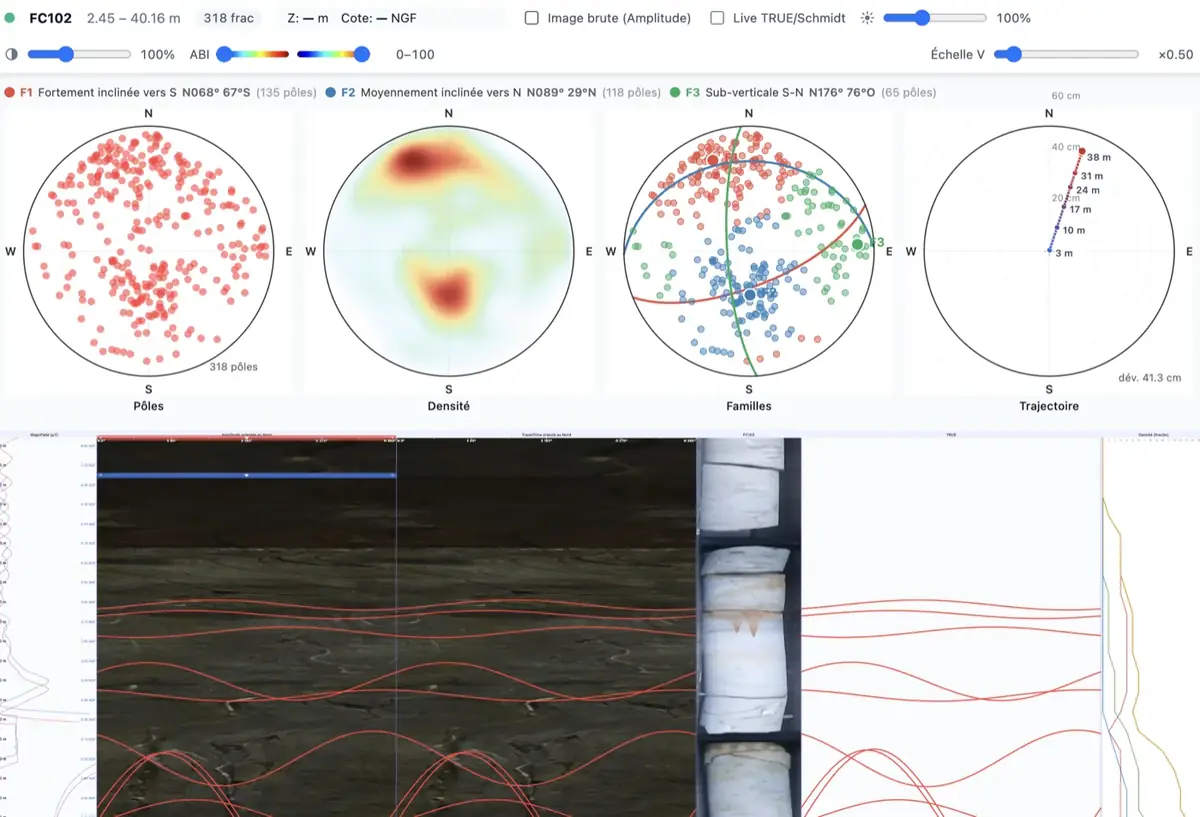

Comment sont traitées les images de paroi ?
Les fichiers .tfd des imageurs OBI40 et ABI40 sont lus directement, sans le logiciel du constructeur. L'image de la paroi du forage est affichée orientée, à sa cote, à côté de la colonne lithologique, et se compare aux carottes et aux essais du même sondage.
04 · Voir aussi
Autour des sondages.
Scène 3D
Les sondages projetés en 3D avec leur lithologie, coupes 2D et plans DWG lus nativement.
Contexte géologique
Sondages BSS voisins et cartes BD Charm-50 récupérés automatiquement autour du site.
Auscultation
Inclinomètres, piézomètres, extensomètres et topographie dépouillés dans la durée.
Testez sur vos propres sondages.
Un fichier PRESSIOLIM ou un fichier .tfd suffit pour une première démonstration.
