Logiciel d'auscultation : inclinomètres, piézomètres, extensomètres, topographie.
Inclinomètres, piézomètres, extensomètres, jauges et topographie : myEnneade importe les fichiers des appareils, dépouille les mesures, les compare aux scénarios de calcul et déclenche des alertes sur seuils. Les capteurs se retrouvent à leur place dans la scène 3D du chantier. Chaque instrument a sa page.
01 · Les instruments
Chaque instrument a sa page.
L'auscultation d'un ouvrage est la mesure répétée de ses déplacements et de ceux du terrain qui le porte, pendant et après les travaux : inclinomètres dans le sol, piézomètres pour la nappe, extensomètres et jauges sur la structure, auscultation topographique des cibles par le géomètre. Chaque mesure se compare à un état de référence et à des seuils.
01
Inclinomètres

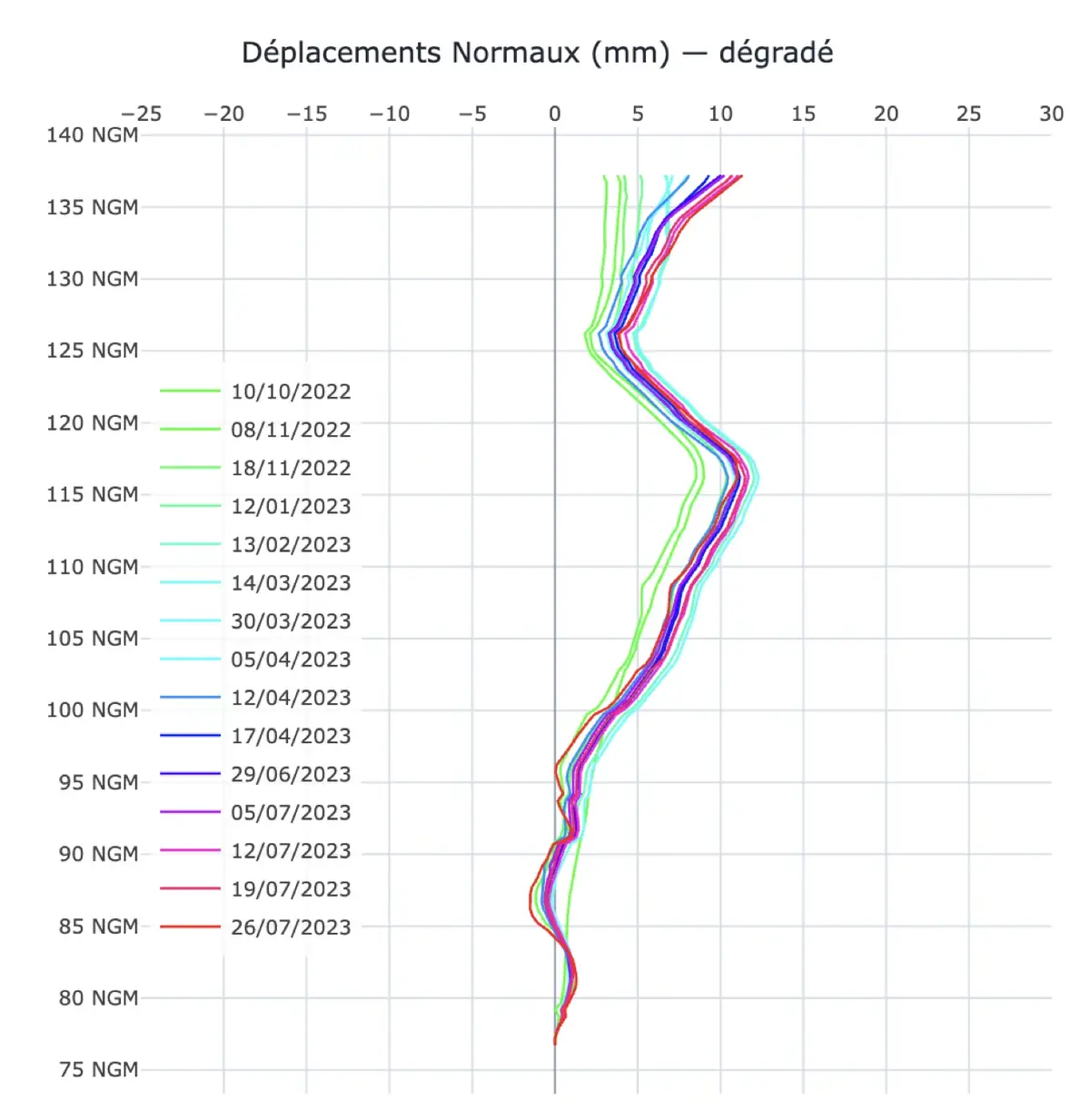

Tracé des déplacements par passage depuis les fichiers .prn et Excel, courbes brutes et corrigées, dérives corrigées, seuils par tube.
02
Piézomètres
Chroniques de niveaux d'eau des capteurs à corde vibrante, pluviométrie en regard, isopièzes et surface de nappe en 3D.
03
Extensomètres
Cordes vibrantes et jauges : fréquences converties en déplacements avec les fiches d'étalonnage, courbes ΔD, alertes de course.
04
Topographie
Cibles du géomètre en vecteurs de déplacement et en chroniques, sur la ligne du temps commune du chantier.
02 · En bref
Ce qui vaut pour tous les instruments.
Méthode publiée : dépouiller un passage inclinométrique.
Import natif
des fichiers des appareils et des centrales, sans ressaisie
Seuils
de vigilance et d'alerte par instrument, signalés dans le tableau de bord et la scène 3D
Scénarios RIDO
superposés aux déplacements mesurés pour les soutènements
Scène 3D
chaque capteur à sa place sur l'ouvrage, ses courbes au clic
Exports
PDF par instrument ou par lot, séries en Excel
Les mêmes courbes
pour le bureau de contrôle, la maîtrise d'ouvrage et l'entreprise
03
Questions fréquentes
Quels fichiers d'inclinomètre sont acceptés ?
Les fichiers .prn produits par les sondes inclinométriques et les tableaux Excel par paires d'axes s'importent tels quels. Les passages successifs s'ajoutent au lot du chantier, avec les paramètres propres à chaque tube.
Comment sont gérées les mesures topographiques ?
Le fichier de mesures complètes du géomètre est importé tel quel ; chaque cible est suivie en X, Y et Z, en vecteurs de déplacement sur une période et en chronique, et projetée dans la scène 3D sur la même ligne du temps que les autres instruments.
Peut-on comparer les mesures à une note de calcul ?
Oui pour les soutènements : les scénarios RIDO sont importés et superposés aux déplacements mesurés. Les seuils d'alerte se paramètrent par instrument et par phase de chantier.
Vos capteurs, dépouillés dès demain.
Envoyez un fichier d'un de vos instruments : nous le dépouillons devant vous, en visioconférence.
