Investigation
Imagerie de paroi : lire le fichier .tfd, orienter l'image, tracer les fractures.
Imagerie optique (OPTV) ou acoustique (BHTV). myEnneade lit les fichiers .tfd des imageurs OBI40 et ABI40 tels quels, sans logiciel constructeur, affiche l'image orientée à sa cote et calcule le pendage réel des fractures tracées.
01 · Le dépouillement
De l'image brute au log de fracturation.
L'imagerie de paroi est une image continue de la paroi d'un forage, optique (OPTV) ou acoustique (BHTV), orientée par rapport au nord. Elle permet de repérer les fractures, de mesurer leur pendage et leur direction, et de compléter la description des carottes là où elles manquent.
Compatible .tfd
imageurs optiques OBI40 et acoustiques ABI40, chaînes ALT et Mount Sopris
Image orientée
au nord et à sa cote
Fractures tracées en sinusoïdes
, avec épaisseur, ouverture et famille
Pendage réel
corrigé de la déviation du forage
Tadpoles et stéréogrammes
des pôles et des familles
Fusion des passes
d'un même forage
Exports
PDF du log, fractures en tableur
02 · L'image
Améliorer l'image avant de tracer.
Intégré
Corrections à l'import
Lignes perdues interpolées, éclairage inégal corrigé, bruit lissé.
Intégré
Fenêtres réglables
Amplitude et temps de vol de l'imageur acoustique, de la visionneuse au PDF.
IA, en bêta
Super-résolution
Définition doublée par un modèle d'IA, sur demande, forage par forage.
Essai · super-résolution

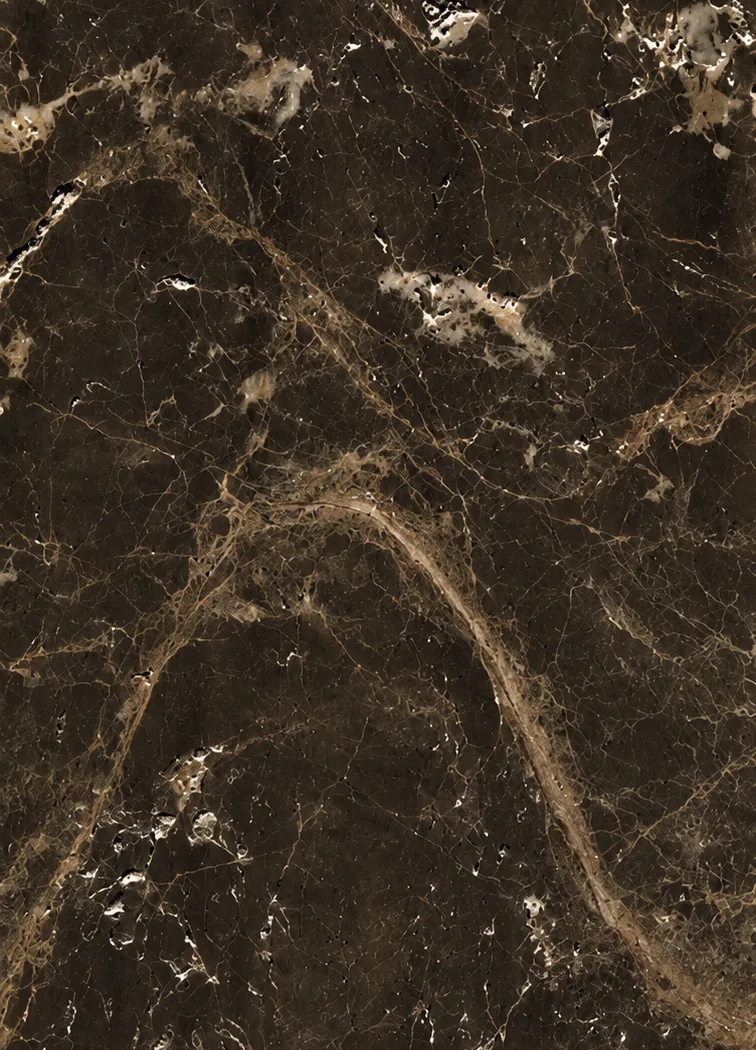

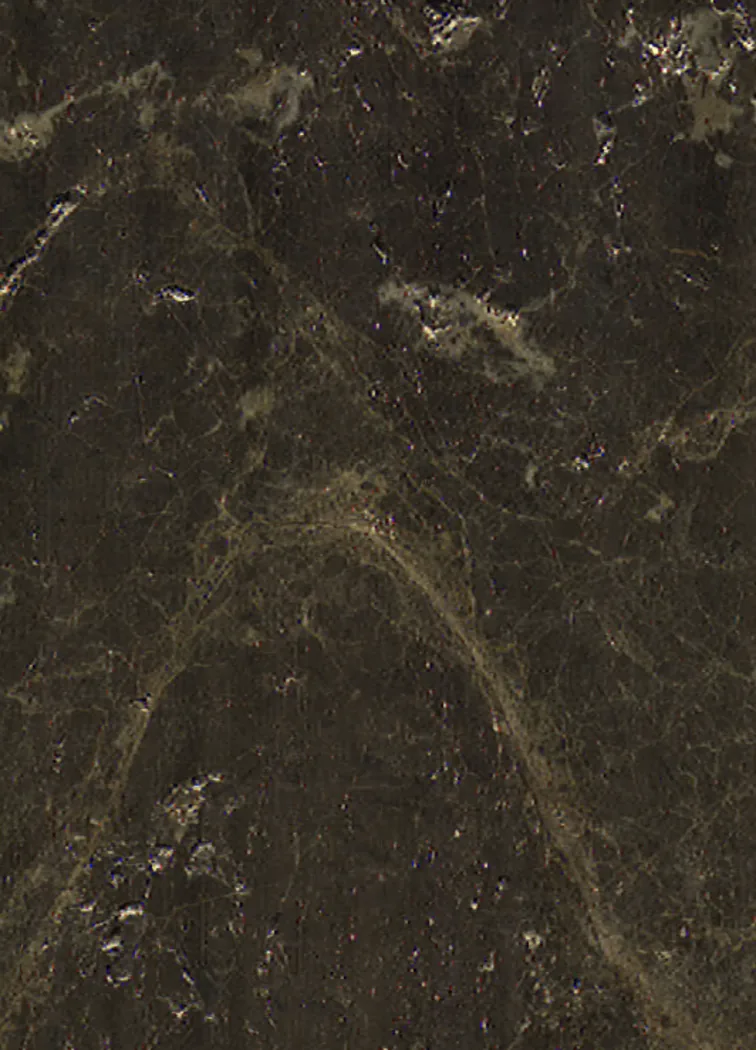

Même intervalle de paroi. À gauche l'image brute, à droite après super-résolution par IA. Déplacez la ligne.
L'IA rend les veines et les vides plus lisibles. Elle peut aussi inventer du détail : l'image d'origine reste la référence, l'image améliorée est une aide à la lecture.
03 · Avec le sondage
La paroi à côté des carottes et des essais.
Carottes
Image et caisse en regard
Une fracture vue en paroi se retrouve dans la caisse, à la même cote. Dépouillement des forages carottés.
Lithologie
Le log en colonne
Les fractures rejoignent la lithologie, les essais et les niveaux d'eau du sondage.
Scène 3D
Les plans dans la scène
Les fractures orientées sont projetées avec le forage dans la scène 3D.
Équipe
Plusieurs relecteurs
Tracés partagés et versionnés par chantier.
04
Questions fréquentes
Quels imageurs et quels fichiers ?
Les imageurs qui enregistrent en .tfd : optiques OBI40 et acoustiques ABI40, chaînes ALT et Mount Sopris. Le fichier est lu tel quel, sans conversion. Autre imageur ? Envoyez-nous un fichier.
Faut-il WellCAD ?
Non. myEnneade est un logiciel indépendant ; les fractures s'exportent en tableur. WellCAD, OBI40 et ABI40 sont des marques de leurs titulaires, sans lien avec Ennéade Technologies.
Comment le pendage réel est-il obtenu ?
À partir de la sinusoïde tracée et de la déviation mesurée du forage. Sans déviation connue, le pendage affiché est apparent, et signalé comme tel.
L'IA peut-elle améliorer les images ?
Les corrections à l'import sont des traitements classiques. En bêta, une super-résolution par IA double la définition d'une image, sur demande ; l'image d'origine reste consultable. Le tracé des fractures reste manuel.
Que représente un tadpole ?
Un symbole par fracture : la tête à sa profondeur, placée selon le pendage de 0° à 90°, la queue vers la direction de pendage, le nord en haut.
05 · Voir aussi
Autour du sondage.
Forages carottés
Photos de caisses à leur cote, lithologie, niveaux d'eau.
Logs de forage
La colonne lithologique et tout ce qui s'y attache.
Suivi de chantier 3D
Les forages et leurs fractures dans la scène.
Un fichier .tfd, et vous voyez la paroi orientée.
Nous ouvrons un de vos forages devant vous, en visioconférence.
